一、 前言
天然气具有洁净环保、高效、资源丰富、方便储运等优点，目前面对天然气消费需求不断增长，天然气供应紧张的状况，提高天然气利用效率，节约使用天然气，对于缓解天然气供需矛盾，保障我国国民经济发展以及国家能源安全，具有重要的战略意义。

二、 简述

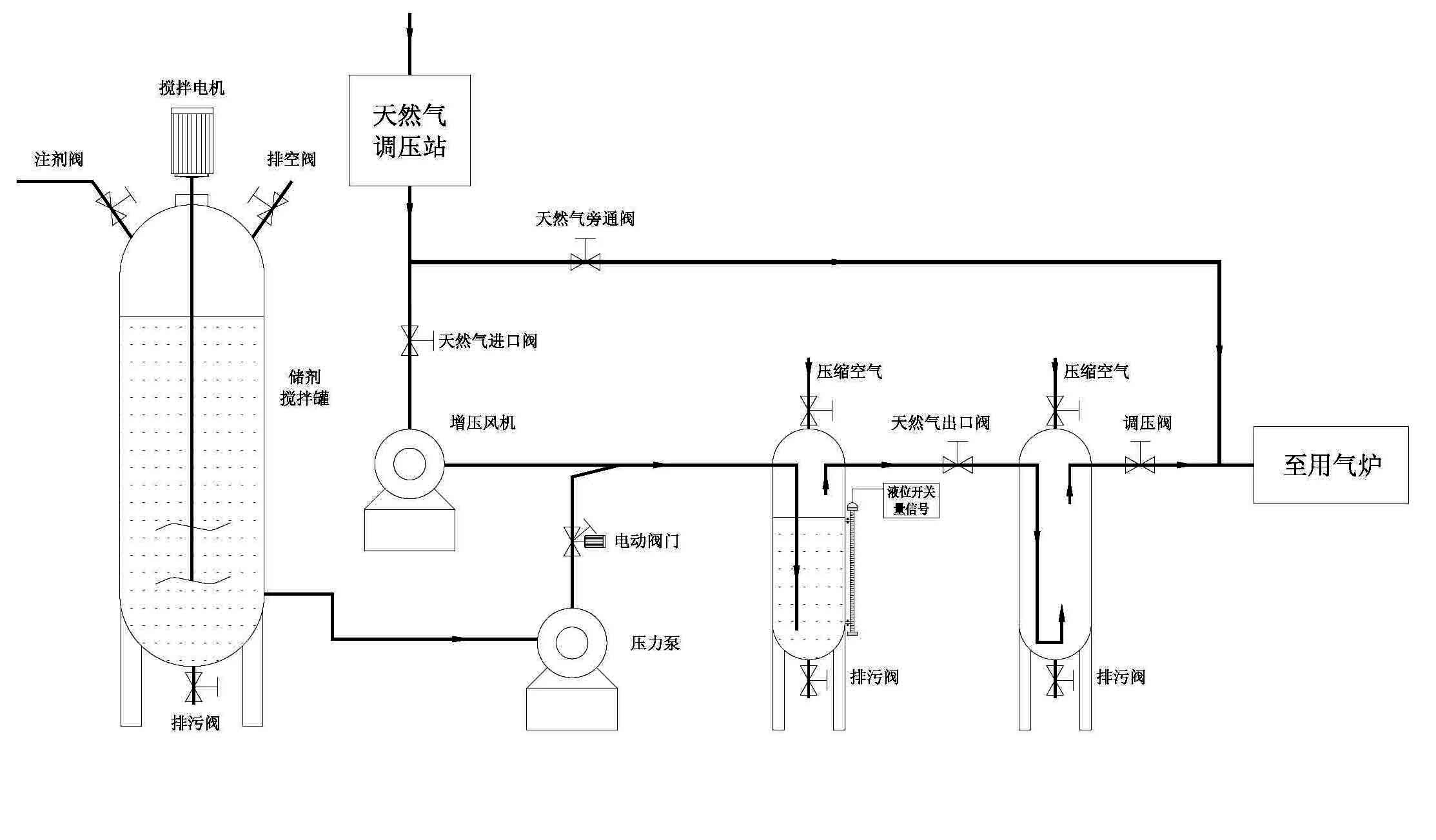

该项目是专门针对不稳定乳化液形态的管道天然气增效剂的气液混合而设计，图中储剂罐主要用于储存天然气增效剂，也可认为是是天然气增效剂的库存罐，体积可根据实际用量选择，由于是不稳定的乳化物，配有搅拌装置。混合罐保持一定的液面高度，天然气从底部进入靠自身压力从液面溢出，完成增效剂的携带。进入沉淀均化罐沉淀均化后送给燃烧炉燃烧。混合罐上装有液位传感器，在系统运行一段时间后，随着气体不断携带走增效剂量的增加，增效剂液面会下降，当下降到某一液面高度时，液位传感器会输出一个开关量信号，靠这个信号控制，首先启动储剂罐搅拌设备（将已沉淀的液体搅拌均匀），延时5分钟后启动补剂泵，再延时1分钟启动打开电磁阀实现自动补剂，当补剂时混合罐液面升高到设定高度时，液位传感器再输出一个开关量信号，靠这个信号控制首先关闭电磁阀并关闭搅拌设备和补给泵。系统中补剂管与进气管连接呈锐角，液体与气体的流动方向一致，巧妙地利用了文丘里喷射原理。增压风机是在供气压力不足于克服混合罐液面阻力后仍能满足工艺要求时增加供气压力。本系统主要有两部分构成：一是自控系统，主要实现自动加剂功能。二是储存混合系统，主要实现增效剂的储存和搅拌和混合沉降过滤功能。如图
